一、概述：

當蒸發器為多回路蒸發盤管時，將節流后的氣液混合物均勻地分配給各路蒸發器，對制冷機的性能至關重要。分液不均不僅會使機組制冷、制熱效果差，還會對制冷機組的性能危害很大。對熱泵機組制熱時，分液不均會使分液多的回路制冷劑蒸發不完全，而導致此回路迅速結霜，且結霜非常嚴重，造成化霜不干凈，進而惡性循環，壓縮機回液，低壓跳停。制冷時，分液多的回路制冷劑蒸發不完全，盤管溫度偏低，除濕能力強，嚴重時會使室內盤管結霜，壓縮機回液。

影響分流效果的主要因素是：節流后氣液兩相制冷劑流動時流態的不均勻與各分流支路的阻力。相對而言，保證各各分流支路的阻力相同比較簡單，一般只要保證選取相同管徑、相同長度的分流管。要使氣液兩相混合物均勻地進入各分流路，就需要選取合理的分流型式。對家用機等小型的制冷機，可采用毛細管分流。對較大型的蒸發盤管，分流型式較多，現在廣泛使用的有節流噴咀式和文丘里管型兩種。

二、毛細管分流

采用毛細管分流，一方面可嚴格保證各分流路具有相近的阻力降；另一方面，分流毛細管可以輔助節流，使經過一次節流后進入分流管的制冷劑含有盡可能少的閃發蒸氣或為仍為飽和液體，從兩個方面保證分流的均勻性。下圖為比較典型的毛細管分流，取消主節流毛細管更能制冷機的性能，匹配上比較困難。
圖示翅片盤管作冷凝器使用時，冷凝液體直接通過單向閥，不通過圖中毛細管；作蒸發器用時，制冷劑經過主毛細管一次節流后，再由分流毛細管分流。

三、分流頭分流

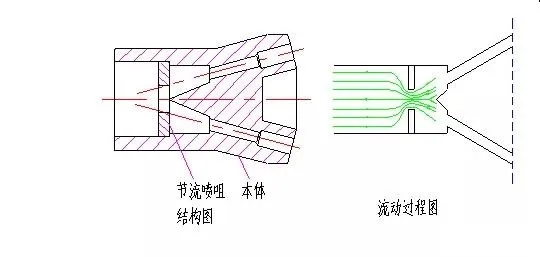

1.節流噴咀式分流頭

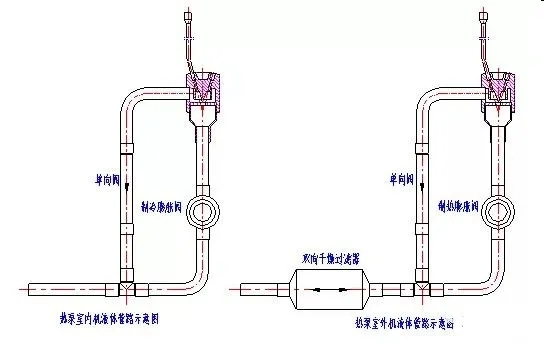

節流噴咀式分流頭由分流頭本體,節流噴咀組成。從熱力膨脹閥出口的制冷劑液體，通過節流噴咀時，由于截面突然收宿，使制冷劑的動壓升高，流速增加，流體通過噴咀后，在噴咀兩側形成壓差，高速流動的氣液兩相制冷劑進入混合室后產生渦流，使氣液兩相的制冷劑充分混合，并均勻地分配到分液器各輸出口。對于兩器都采用翅片式換熱器的熱泵機組，室內、外機都需要使用分流頭，可以使用帶旁通管的節流噴咀分流頭。經初步試驗效果也比較好。

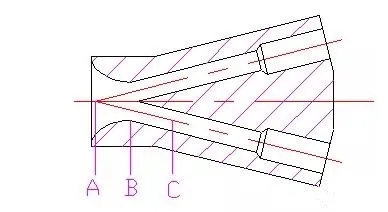

2.文丘里管型分流頭

文丘里管型分流頭結構十分簡單，只有本體，不帶其它零部件，但加工困難。從熱力膨脹閥出口的制冷劑兩相混合物，由分流頭進口A流經收縮口B時，雖流速較高，壓力降較大，但流線平順，不與管壁脫離，使氣液兩相流體均勻地進入圓環形流道C中，由于管內收縮與擴張段采用平滑過渡，制冷劑在整個流動過程中不產生紊流，所以文丘里管型分流頭阻力較小，對安裝位置無特殊要求。

四、分流頭使用注意事項

分流頭一般應直接安裝在膨脹閥的出口處，若必須接一管段，也應盡量短，最長不要超過1.5米。盡量避免分流頭與膨脹閥之間有閥件或狹窄處，否則會產生附加壓降；兩者之間的連接管還應盡量避免彎曲，否則會因離心力破壞兩相流體的流動均勻性，引起分流不均。
分流頭的出口向下安裝為宜，盡量避免水平布置，避免氣液兩相的重力差引起氣液分離造成分流不均勻。尤其是低負荷時制冷劑流速減慢，重力對氣液分離的影響加大，更會引起分配不均。
分流頭的出口孔數應與蒸發器分路數相等，若分流頭出口孔數較多，而將其中一部分孔堵塞后勉強配用，則必然會引起制冷劑分配不均勻。
